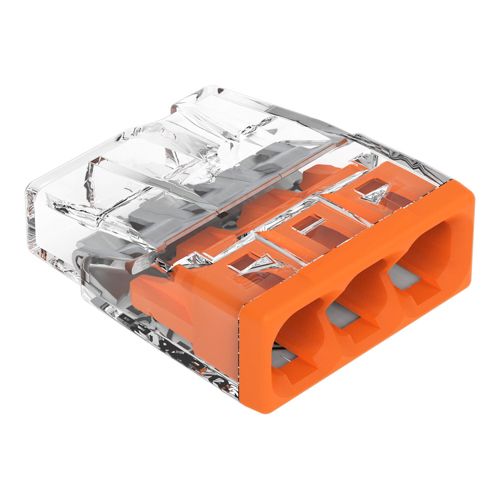

Клема COMPACT PUSH WIRE WAGO 3-провідна 0.5-2.5 мм.кв прозора/помаранчева без пасти

Клема COMPACT PUSH WIRE WAGO 3-провідна 0.5-2.5 мм.кв прозора/помаранчева без пасти, серії 2273

Опис та призначення

Клема COMPACT PUSH WIRE WAGO 3-провідна 0.5-2.5 мм.кв; (номер артикулу 2273-203) спрощує електромонтаж. Ця серія клем PUSH WIRE® забезпечує безпечне та швидке з'єднання як у наклодних, так і в прихованих вбудованих коробках у будь-якій стіні, незалежно від складності монтажу. Провідники можна підключати до клеми лише тоді, коли довжина їхньої ізоляції становить 11 мм.

Електричні характеристики

Номінальний струм та напруга є ключовими факторами, які слід враховувати при виборі з'єднувача для зрощування, оскільки вони вказують на те, як можна використовувати продукт. Ця клема має номінальну напругу 450 В та номінальний струм 24 А, що робить її придатним для застосувань з високим навантаженням.

Конструкція та технологія

Клема COMPACT PUSH WIRE WAGO 3-провідна 0.5-2.5 мм.кв оснащений клемами для провідників та використовує жорсткість провідника для подолання контактної сили затискної пружини, що дозволяє швидше та легше затискати провідник.

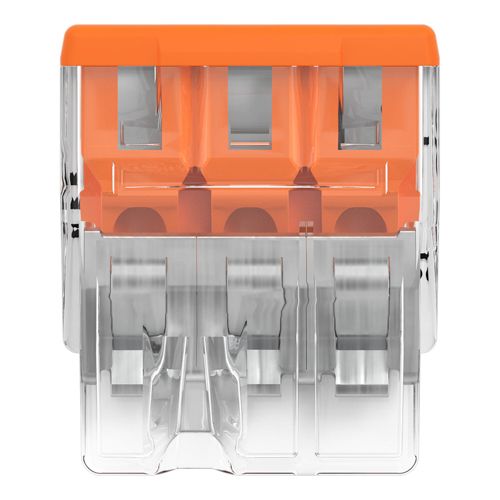

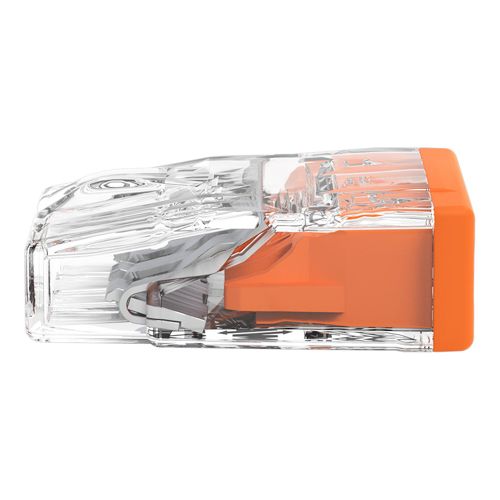

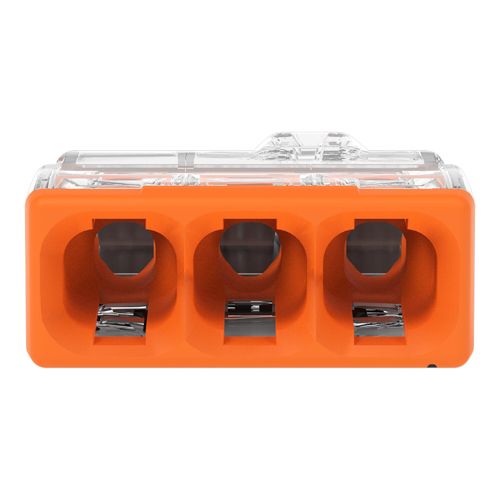

Габарити та сумісність провідників

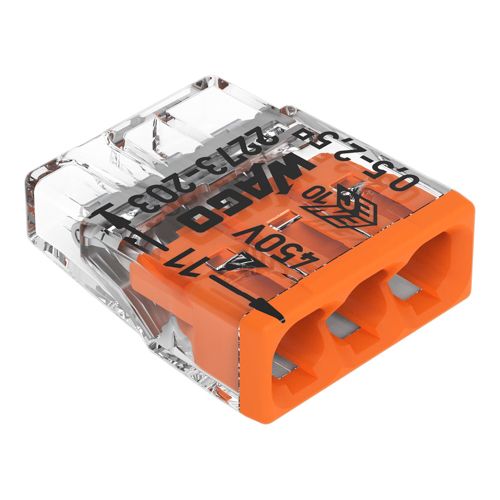

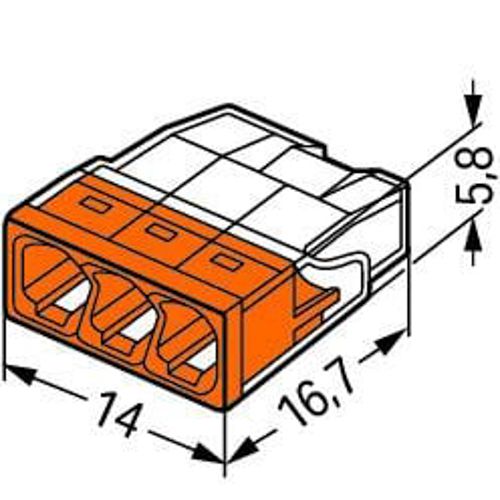

Розміри виробу становлять (14 x 5,8 x 16,7) мм (ширина x висота x глибина). Клема COMPACT PUSH WIRE WAGO 3-провідна підходить для провідників з поперечним перерізом від 0,5 мм² до 2,5 мм².

Особливості

Контактна поверхня покрита оловом, що забезпечує надійність і стійкість з'єднання.

Конструкція та технологія

Цей продукт оснащений клемами для провідників та використовує технологію PUSH WIRE®. Надійне з'єднання PUSH WIRE® пропонує найшвидший метод затискання провідників. Використовуючи жорсткість провідника для подолання контактного зусилля затискної пружини.

Розміри та сумісність

Розміри: (25,6 x 14,2 x 20,1) мм (ширина x висота x глибина). Клема PUSH WIRE WAGO 3-провідна підходить для провідників з поперечним перерізом від 2,5 мм² до 6 мм².

Монтаж клеми – крок за кроком

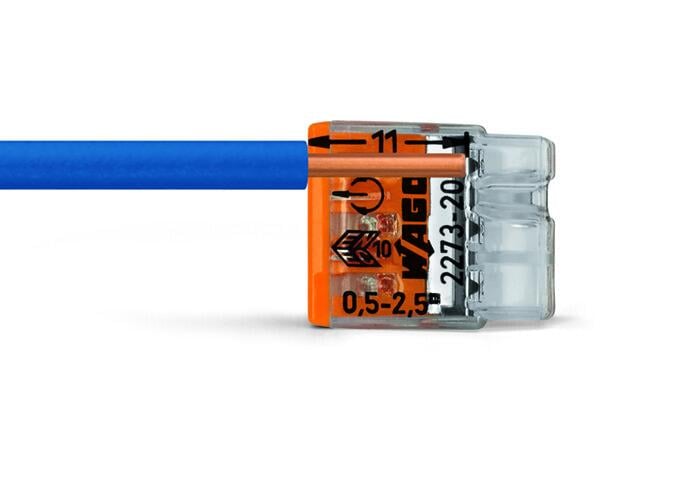

Крок 1

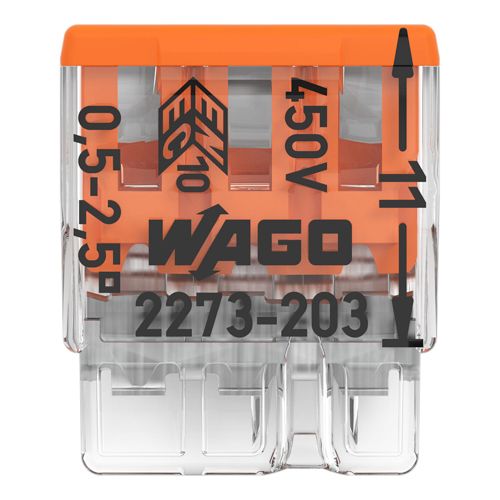

Зніміть ізоляцію з провідника до 11 мм (див. маркування).

Крок 2

Прозорий корпус показує, чи повністю вставлені провідники; прозорий отвір у кольоровій основі показує, чи правильна довжина зачистки провідника.
Провідники зачищені правильно, якщо прозорий отвір не показує оголеного провідника на стороні роз'єму без друкованих ілюстрацій. На зображенні показано центральний провідник із перевищеною довжиною зачистки.

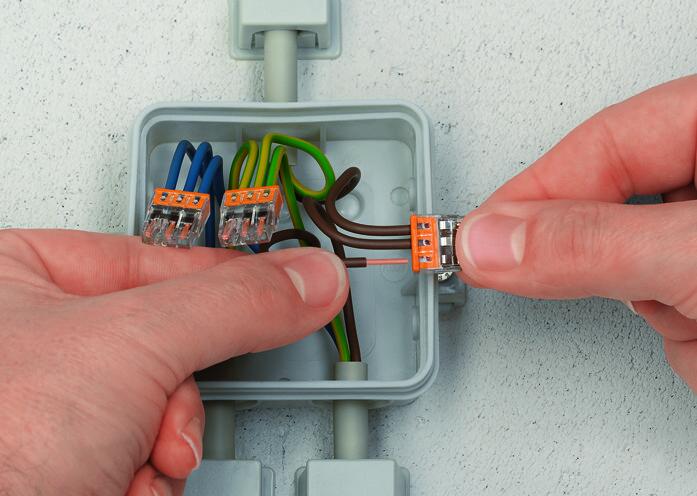

Крок 3

Закінчення: Вставте зачищений однопровідний провідник до упору.

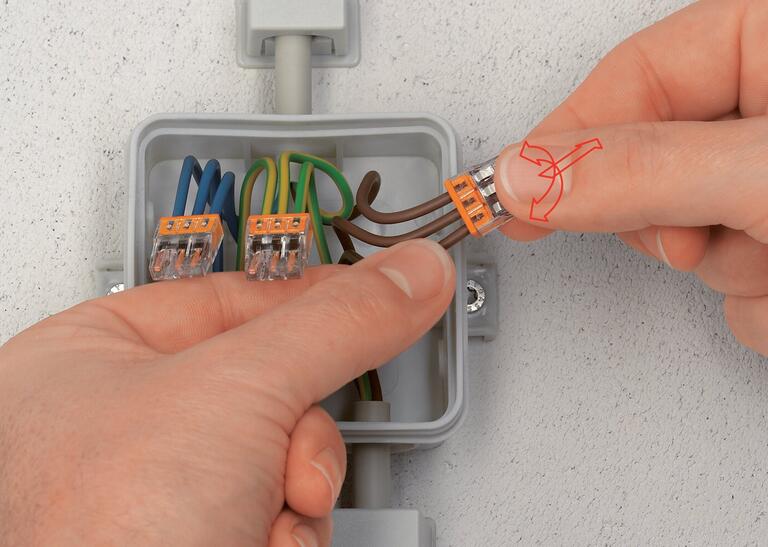

Крок 4 (демонтаж)

Демонтаж: Тримайте провідник, який потрібно витягнути, і повертайте його по черзі ліворуч і праворуч, одночасно витягуючи роз'єм.
