Клема COMPACT PUSH WIRE WAGO 4-провідна 0.5-2.5 мм.кв прозора/червона без пасти

Клема COMPACT PUSH WIRE WAGO 4-провідна 0.5-2.5 мм.кв прозора/червона без пасти, серії 2273

Опис та призначення

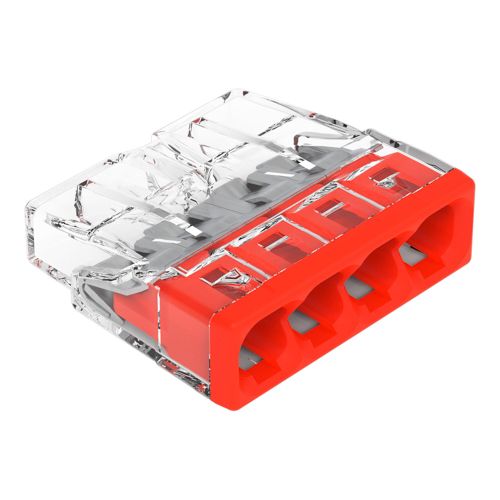

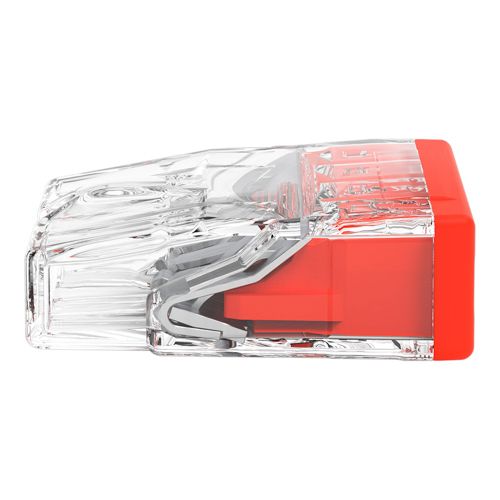

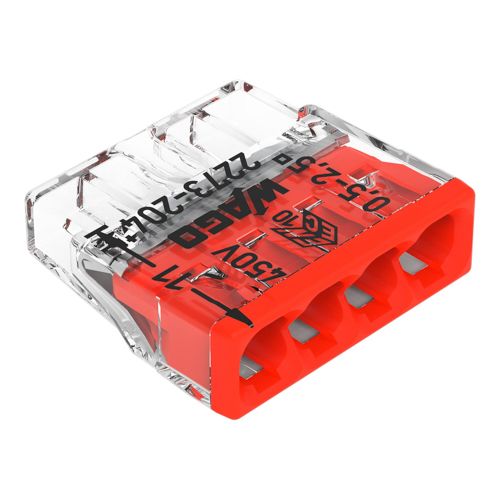

Клема COMPACT PUSH WIRE WAGO 4-провідна 0.5-2.5 мм.кв прозора/червона без пасти (номер артикулу 2273-204) призначений для надійного монтажу електропроводки. Швидко та надійно з'єднуйте провідники в будь-яких умовах за допомогою з'єднувачів WAGO PUSH WIRE® серії 2273, призначених як для поверхневого, так і для прихованого монтажу розподільних коробок.

Особливості використання

Незалежно від того, чи використовується ця серія клем PUSH WIRE® для розподільних коробок у приватних чи комерційних приміщеннях, вона забезпечує просте та швидке встановлення. Довжина зачистки повинна становити 11 мм під час підключення провідників до клеми.

Електричні характеристики

Номінальний струм та напруга є важливими параметрами при виборі клеми, оскільки вони вказують на можливі застосування та використання. Ця клема має номінальну напругу 450 В та номінальний струм 24 А, що робить її придатним для застосувань з високим навантаженням.

Конструкція та технологія

Цей продукт оснащений клемами для провідників та використовує PUSH WIRE®. З'єднання PUSH WIRE® пропонує простий та надійний метод з'єднання одножильних провідників.

Габарити та сумісність провідників

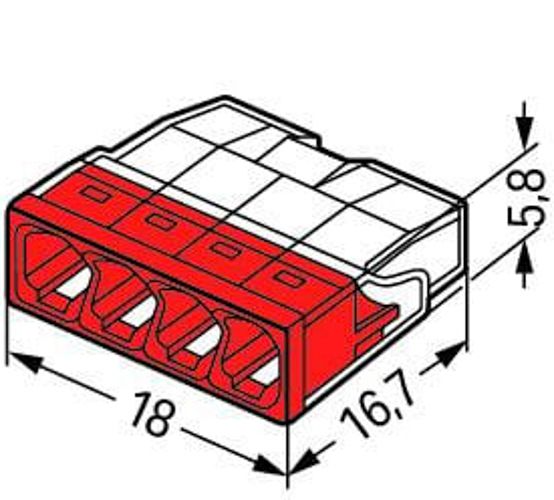

Розміри виробу становлять (18 x 5,8 x 16,7) мм (ширина x висота x глибина). Залежно від типу провідника, клема COMPACT PUSH WIRE WAGO 4-провідна призначена для провідників з поперечним перерізом від 0,5 мм² до 2,5 мм

Монтаж клеми – крок за кроком

Крок 1

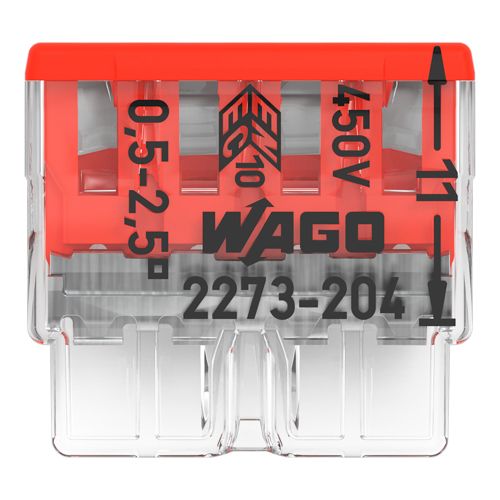

Зніміть ізоляцію з провідника до 11 мм (див. маркування).

Крок 2

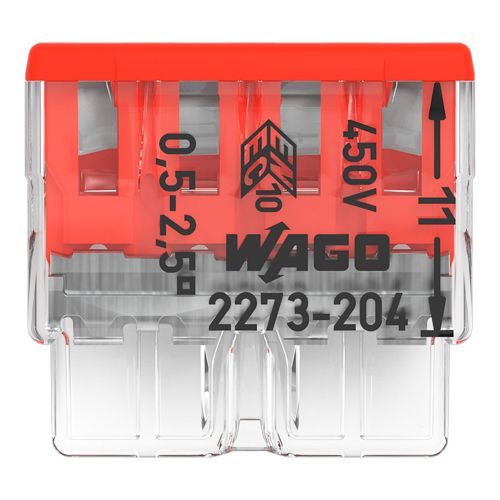

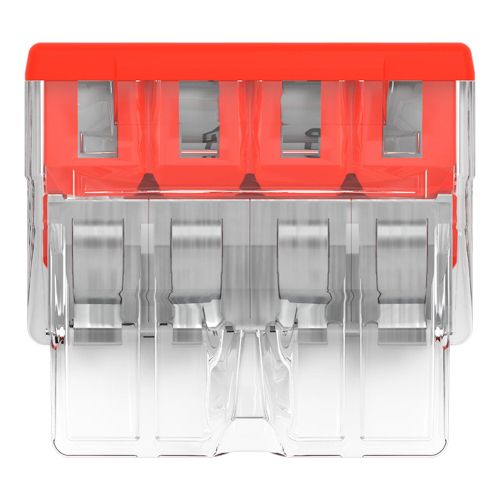

Прозорий корпус показує, чи повністю вставлені провідники; прозорий отвір у кольоровій основі показує, чи правильна довжина зачистки провідника.
Провідники зачищені правильно, якщо прозорий отвір не показує оголеного провідника на стороні роз'єму без друкованих ілюстрацій. На зображенні показано центральний провідник із перевищеною довжиною зачистки.

Крок 3

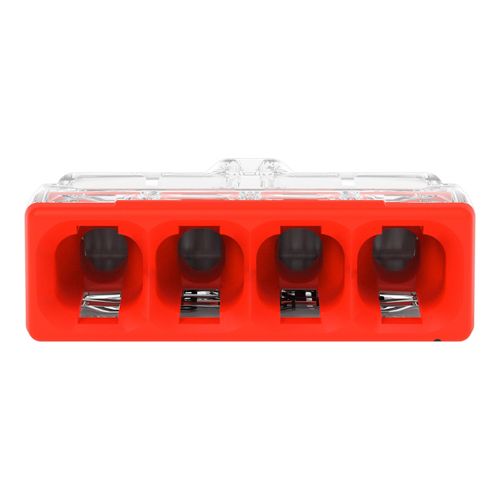

Закінчення: Вставте зачищений однопровідний провідник до упору.

Крок 4 (демонтаж)

Демонтаж: Тримайте провідник, який потрібно витягнути, і повертайте його по черзі ліворуч і праворуч, одночасно витягуючи роз'єм.
