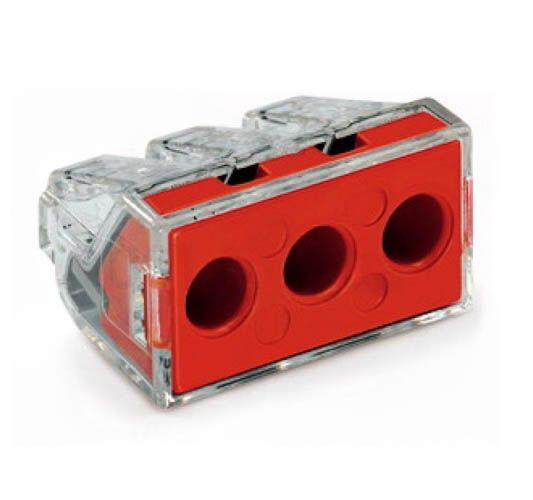

Клема PUSH WIRE WAGO 3-провідна 2.5-6.0 мм.кв прозора/червона без пасти

Клема PUSH WIRE WAGO 3-провідна 2.5-6.0 мм.кв прозора/червона без пасти

Клема PUSH WIRE WAGO 3-провідна 2.5-6.0 мм.кв прозора/червона без пасти wire® (номер артикулу 773-173) спрощує електромонтаж. Клеми PUSH WIRE® серії 773 для розподільних коробок забезпечують безпечний, швидкий та простий монтаж у будь-яких умовах.

Підключення

Довжина зачистки повинна становити від 12 до 13 мм під час підключення провідників до клеми Push wire®.

Номінальні параметри

Ця клема має номінальну напругу 400 В і може витримувати струми до 41 А, що робить її придатною для застосувань з високим навантаженням.

Конструкція та технологія

Цей продукт оснащений клемами для провідників та використовує технологію PUSH WIRE®. Надійне з'єднання PUSH WIRE® пропонує найшвидший метод затискання провідників. Використовуючи жорсткість провідника для подолання контактного зусилля затискної пружини.

Розміри та сумісність

Розміри: (25,6 x 14,2 x 20,1) мм (ширина x висота x глибина). Клема PUSH WIRE WAGO 3-провідна підходить для провідників з поперечним перерізом від 2,5 мм² до 6 мм².

Монтаж клеми – крок за кроком

Крок 1

Зніміть ізоляцію з провідника до 12 мм.

Крок 2

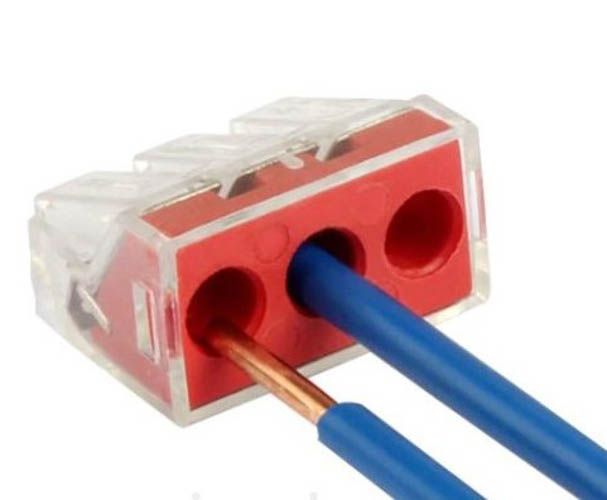

Вставте зачищений провідник до упору.

Крок 3 (демонтаж)

Тримайте провідник, який потрібно витягнути, і повертайте його по черзі ліворуч і праворуч, одночасно витягуючи роз'єм.
