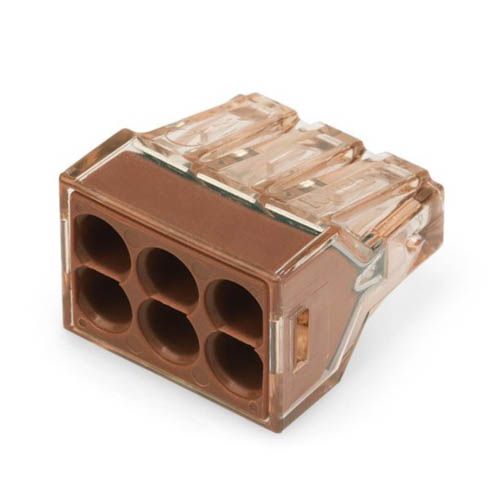

Клема PUSH WIRE WAGO 6-провідна 1.5-4.0 мм.кв прозора/коричнева без пасти

Клема PUSH WIRE WAGO 6-провідна 1.5-4.0 мм.кв прозора/коричнева без пасти

Клема PUSH WIRE WAGO 6-провідна 1.5-4.0 мм.кв прозора/коричнева без пасти® (номер артикулу 773-606) призначений для безшовного електромонтажу. Клема PUSH WIRE® серії 773 для розподільних коробок забезпечують безпечний, швидкий та простий монтаж у будь-яких умовах.

Підключення

Довжина зачистки повинна становити 12 мм під час підключення провідників до Клеми push wire®.

Номінальні параметри

Ця клема має номінальну напругу 400 В і може витримувати струми до 32 А, що робить його ідеальним для застосувань з високим навантаженням.

Конструкція та технологія

Цей продукт оснащений клемами для провідників та використовує технологію PUSH WIRE®. З'єднання PUSH WIRE® використовує жорсткість провідника для подолання контактної сили затискної пружини, що дозволяє швидше та легше затискати провідник.

Розміри та сумісність

Розміри: (18,8 x 13,1 x 19,5) мм (ширина x висота x глибина). Залежно від типу провідника, клеми push wire® підходить для провідників з поперечним перерізом від 1,5 мм² до 4 мм².

Матеріали

Олово використовується для покриття контактних поверхонь.

Монтаж клеми – крок за кроком

Крок 1

Зніміть ізоляцію з провідника до 12 мм.

Крок 2

Вставте зачищений провідник до упору.

Крок 3 (демонтаж)

Тримайте провідник, який потрібно витягнути, і повертайте його по черзі ліворуч і праворуч, одночасно витягуючи роз'єм.
