Клема універсальна WAGO 2-провідна 0.2-4 мм.кв прозора

Клема універсальна WAGO 2-провідна 0.2-4 мм.кв прозора

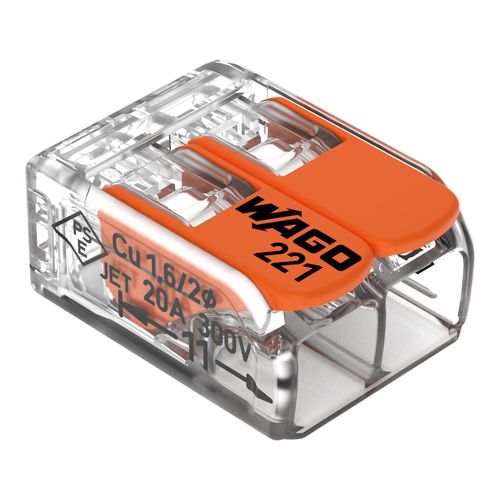

Клема універсальна WAGO 2-провідна 0.2-4 мм.кв прозора (номер артикулу 221-412) розроблений для безпроблемного електромонтажу. Від підключення домофонних систем до встановлення електричних духовок, підключення різних типів провідників відбувається швидко та просто за допомогою компактної клеми WAGO серії 221, яка дозволяє швидко та безпечно з'єднувати різні типи провідників.

Підключення

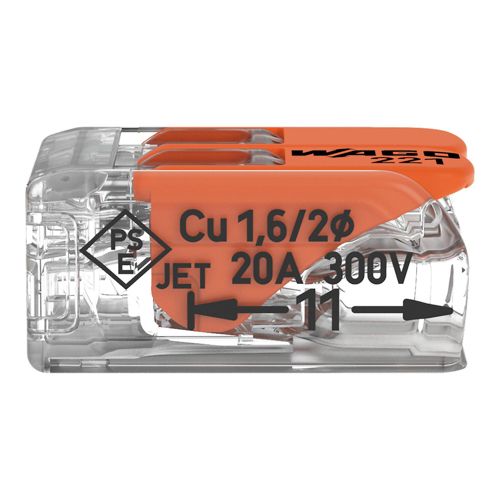

Переконайтеся, що довжина зачистки становить 11 мм під час підключення провідників до клеми.

Номінальні параметри

Ця клема має номінальну напругу 450 В і може витримувати струми до 32 А, що робить його ідеальним для застосувань з високим навантаженням.

Конструкція та технологія

Цей продукт оснащений клемами для провідників та використовує CAGE CLAMP®. Високоякісне та не потребує обслуговування з'єднання CAGE CLAMP® дозволяє легко з'єднувати всі типи провідників без необхідності їх попередньої підготовки. Наприклад, вам не потрібно обтискати наконечники.

Розміри та сумісність

Розміри (13,1 x 8,3 x 18,6) мм (ширина x висота x глибина). Залежно від типу провідника, клема розрахована на перерізи провідників від 0,2 мм² до 4 мм².

Особливості конструкції

Клема WAGO серії 221 з важелями вражає своїм інноваційним дизайном для різних поперечних перерізів провідників. Саме тому клема WAGO є унікальною торговою маркою в технології електричних з'єднань.

Клеми можуть бути акуратно розміщені в будь-якому корпусі без зайвих складнощів. Завдяки широкій конструкції кожного важеля, їх можна легко встановити без інструментів для монтажу провідників.

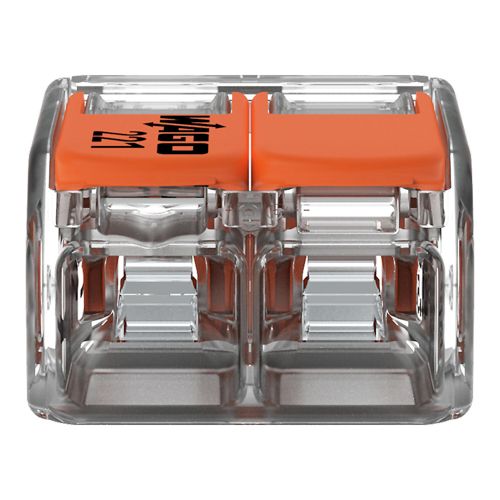

Прозорий корпус демонструє надійну технологію та дозволяє у реальному часі візуально перевірити правильність контакту одножильних, багатожильних та тонкожильних провідників. Конструкція важелів, що нагадує клавіші фортепіано, ідеально поєднує функціональну та естетичну технологію з'єднання "Made by WAGO".

Компактні клеми — особливості

Компактні клеми для монтажу провідників від 0,14 … 4 мм², а також одно або багатожильних провідників від 0,2 … 4 мм² (24 … 12 AWG) без використання інструментів.

Безпека

Спеціально розроблене положення важеля надійно запобігає випадковому розтисканню підключеного провідника.

Безпека застосування для будь-якого типу провідника (однодротного, багатодротового, тонкодротового) підтверджена такими сертифікатами, як ENEC або UL.

Монтаж клеми – крок за кроком

Крок 1

Зніміть ізоляцію з провідника до 11 мм.

Крок 2

Потягніть вгору помаранчевий важіль, щоб відкрити затискний блок.

Крок 3

Потім вставте провідник і натисніть важіль назад униз, врівень з корпусом роз'єму.

Застосування

Монтаж тонкодротяних провідників у розподільних коробках.

Нестандартна низьковольтна система освітлення.

Розподіл освітлення в стельовому плафоні.

Підключення підвісного світильника в підвісній стелі.
