Клема універсальна WAGO 3-провідна 0.08-25 мм.кв сіра

Клема універсальна WAGO 3-провідна 0.08-25 мм.кв сіра

Опис та призначення

Клема універсальна WAGO 3-провідна 0.08-25 мм.кв сіра (номер артикулу 222-413) гарантує надійне та стабільне електромонтажне підключення. Від проводки домофона до електричних духовок — підключення різних типів провідників відбувається швидко та легко за допомогою практичного з'єднання клемою WAGO серії 222.

Вимоги до підготовки провідників

Переконайтеся, що довжина ізоляції становить від 9 до 10 мм під час підключення провідників до з'єднувача для зрощування з важелями.

Електричні характеристики

Номінальний струм і напруга є важливими параметрами при виборі клеми, оскільки вони вказують на те, як можна використовувати продукт. Ця клема має номінальну напругу 400 В і номінальний струм 32 А, що робить його придатним для застосувань з високим навантаженням.

Конструкція та технологія

Клема універсальна WAGO оснащена клемами для провідників і використовує CAGE CLAMP®. Високоякісне з'єднання CAGE CLAMP®, яке не потребує обслуговування дозволяє легко з'єднувати всі типи провідників без необхідності підготовки провідника. Наприклад, вам не потрібно обтискати наконечники.

Габарити та сумісність провідників

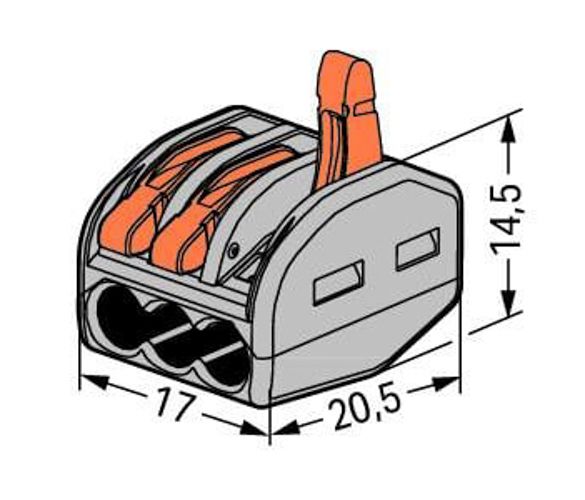

Розміри виробу становлять (17 x 14,5 x 20,5) мм (ширина x висота x глибина). Клема універсальна WAGO 3-провідна підходить для провідників перерізом від 0,08 мм² до 2,5 мм².

Монтаж клеми – крок за кроком

Крок 1

Зніміть ізоляцію з провідника до 9 … 10 мм

Крок 2

Замикання: Підніміть важіль, щоб відкрити затискний блок, і вставте зачищений провідник.

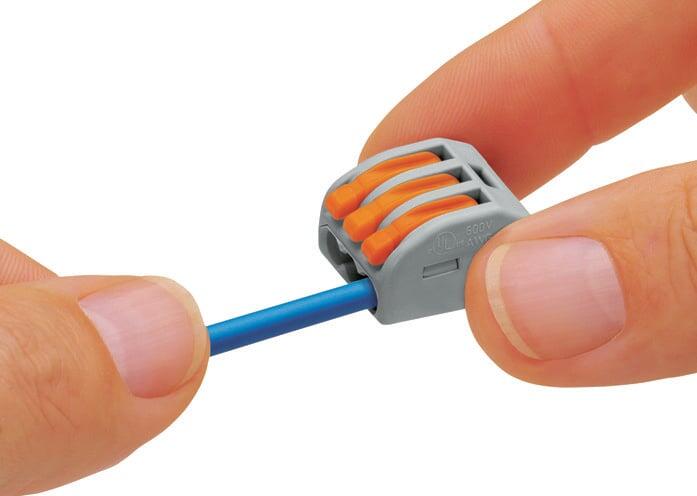

Крок 3

Потім опустіть важіль, щоб закрити затискач.

Застосування

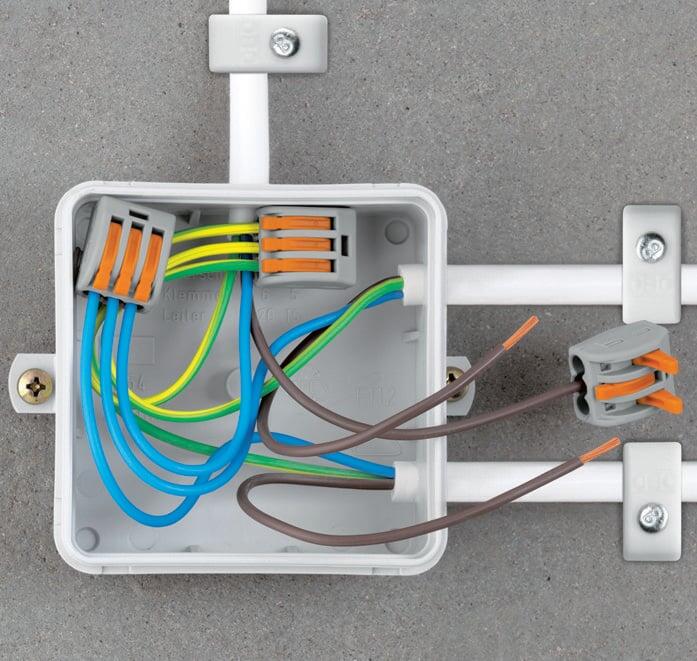

Монтаж тонкодротяних провідників у розподільних коробках.

Низьковольтна система освітлення на замовлення

Підключення попередньо змонтованих та попередньо виготовлених компонентів (наприклад, у мобільних будинках).

Підключення освітлювальних приладів тонкодротяними проводами та живлення.
